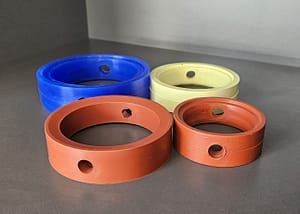

Производство уплотнений дисковых затворов на заказВ этом разделе каталога компания ПИК ИДЕАЛ предлагает купить уплотнения дисковых затворов из резины EPDM (этиленпропиленовый каучук). Изделия применяются в пищевой, химической, парфюмерной промышленности в различного рода затворах и запорной арматуре. Для производства используются специальные резиновые смеси (EPDM, NBR, FKM, MVQ и другие) твёрдостью 60-85 шор А. Состав подбирается под условия эксплуатации с целью увеличения ресурса изделий. Организуем  доставку по территории Республики Беларусь и РФ. Чтобы заказать уплотнения дисковых затворов прямо сейчас, позвоните нам по номеру телефона +375 44 762-88-42.

Применение уплотнений дисковых затворов

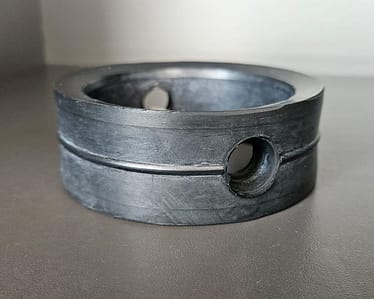

Производство уплотнений для запорной арматуры по чертежуДля регулирования давления и перекрытия рабочего потока в трубопроводных системах применяется различная запорная арматура. Одним из видов таких узлов является дисковый поворотный затвор. Устройство состоит из кольцевидного корпуса, запорного механизма в форме диска, и штока, посредством которого управляется затвор. В промышленности применяются неразборные и разборные модели. В разборных дисковых затворах применяются уплотнения, нуждающиеся в периодической замене.

Назначение уплотнений дисковых поворотных затворов — обеспечение герметичности узла. Своевременная замена вкладышей и манжет позволяет восстанавливать герметичность шиберных задвижек и другой подобной запорной арматуры без необходимости покупки целого устройства.

Материалы для изготовления уплотнений дисковых затворов

Выбор резиновых смесей для производства уплотнений дисковых затворов зависит от условий эксплуатации трубопроводов и транспортируемой среды. Чаще всего применяются следующие разновидности:

  • EPDM — этиленпропиленовый каучук или пищевая резина, отличается широким температурным диапазоном эксплуатации, сохраняет свои свойства при длительном контакте с паром (применяется для стерилизации тары, ёмкостей), может контактировать с морской водой, щелочами, кислотами органического и неорганического происхождения, не подходит для таких сред, как сухой воздух, жиры, масла, бензин, горючие газы.
  • NBR — нитрильный каучук, повсеместно применяется в качестве бюджетного материала в молочном и пивном производствах, выдерживает температуры от -10 до +100 градусов по Цельсию, стоек к морской воде, спиртам, бензину, минеральным маслам, не подходит для эфиров, растворителей, хлорсодержащих углеводородов.
  • FPM — фторкаучук, относится к термостойким резинам, так как выдерживает длительный контакт со средой температурой до +200 градусов Цельсия, стоек к растительным маслам, животным жирам, разным видам топлива, не используется для транспортировки перегретого водяного пара, ацетона, уксусной кислоты, газов и щелочей, в составе которых имеется аммиак.
  • MVQ — разновидность силикона, применяется в пищевой промышленности, аппаратах для стерилизации и розлива, переносит контакт с алкогольной и другой пищевой продукцией.
  • FKM — фторорганические каучуки, применяются при эксплуатации заслонок в условиях агрессивной среды с содержанием щелочей и кислот.

У каждого производителя (Kieselmann, APV, Handtmann, Alfa Laval, M&S, AWH, EBRO, SUDMO, KEYSTONE) применяется свой вид уплотнений, которые классифицируются по типам — А, Б, В, Г, Д, Е и З. Также существуют разновидности типа «бабочка», «баттерфляй», уплотнители под скос, ступенька и другие.

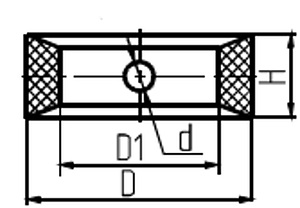

Уплотнение дискового затвора тип А

Уплотнение дискового затвора тип А

D D1 H d
40 26 19 9
45 24.5 22 10
45 31 17 9
48 32 19.6 8.5
50 33 20 10
53 38 20.5 10.5
53 40.5 19 10
54 40 16.5 11
55 38.5 23 14
64 49.5 18.5 10.5
64 49.5 19 19.5
65 48 18 10.5
65 48 21.5 11
65 50 19.5 11
65 51 19 10.5
65 51.5 20 10.5
65 52 19 9
65.5 49.5 20 11.5
65.5 52 19 10.5
66 50 21 11
66 48.5 20 10
66.5 51 18 9
66 53 17 10.5
66 53 17 11
66 53 20 10.5
67 51 20.8 10.4
70 48 16.5 9.5
72 61 18 11
80 60 17 11
80 68 19 10.5
80 66 18 10.5
82 66.5 17 11
84 66 22 11
90 78 19 10
95 79 28 12
100 81 24 13
102 82 24 13
114 100 26.5 13

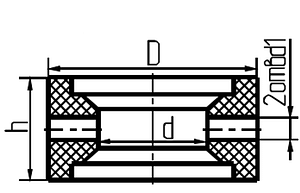

Уплотнение дискового затвора тип Б

Уплотнение дискового затвора тип Б

D d h d 1
39 24 23 11.5
40 25 19 9
40 26 23 11
40 26.5 16 8.5
42 24 19 10
43 25 26 11.5
48.5 31.5 20 9
50 33 26.5 11
52 36.5 19 9.5
53 37 19 9
54 39 23 10.5
57 37 27 11.5
65 47.5 23.5 10.5
65 48 19 10.5
65 50.5 20 11.5
65 50 23 11
66 48 22 11
66 48 24 10
66 48.5 20 10
66 50 20 11
67 49 21 10.5
67 51 23.5 9
70 49.5 28 11.5
70 50 28 11.5
76 58 21 11
80 62 17 11
80 66 21 11.5
81 66 23 11.5
88 66.5 28 11.5
96 80 23 11
96.5 81 25.5 11.5
97.5 82 23.5 10
98 81 26 11
115 100 27 12
117 98 26 13
118 101 27 13.7

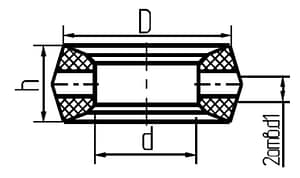

Уплотнение дискового затвора тип В

Уплотнение дискового затвора тип В

D d h d 1
49 36 19 9.5
52 31.5 21 11
64 49 20 11
64 49 21.5 11
65 52 21 11
98 83 27 11.5
109 104 30 14.5

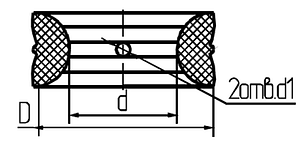

Уплотнение дискового затвора тип Г

Уплотнение дискового затвора тип Г

D d h d 1
40 28 19 9
61 40 28 12
70 52 28 12
86 68 31 15
100 82 31 15
120 103 32 15

Уплотнение дискового затвора тип Д

Уплотнение дискового затвора тип Б

D d h d 1
95 79 28 12
95 80 29 12
96 82 28 13
114 98 28 14.5
115 100 27 12.5

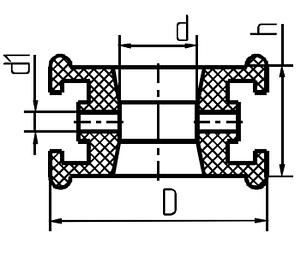

Уплотнение дискового затвора тип Е

Уплотнение дискового затвора тип Е

D d h d 1
68 40 10 33
78 50 11 43
98 65 12 46
110 80 17 46
130 100 17 52
158 124 20.5 56
182 150 20.5 60

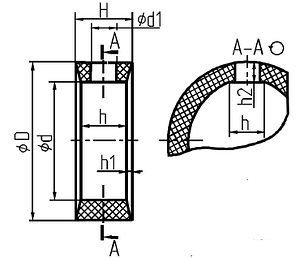

Уплотнение дискового затвора тип З

Уплотнение дискового затвора тип З

D d d 1 H h h 1 h 2
72 61 11 18 15.4 14 6.4
90 77.6 10 19 16 15 7

Пример характеристик уплотнений дискового затвора:

  • Стандарт: 3A, SMS, ASME BPE, DIN.
  • Среда: жидкая и газообразная.
  • Давление максимальное: до 10 бар.
  • Давление минимальное: полный вакуум.
  • Диапазон рабочих температур от -10 до +180 градусов Цельсия.

Преимущества резиновых уплотнений дисковых затворов

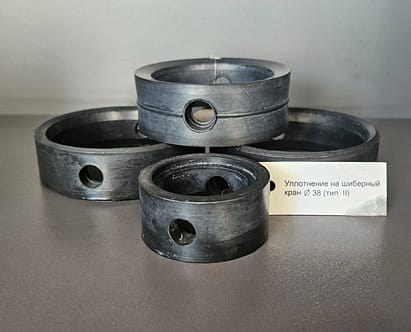

Изготовление уплотнений шиберных задвижекУплотнители из EPDM (этиленпропиленовый каучук) отличаются следующими преимуществами:

  • сравнительно низкая стоимость;
  • широкий выбор твёрдости по Шор А;
  • обеспечение герметичности запорной арматуры;
  • стойкость к различным средам;
  • широкий диапазон рабочих температур;
  • пищевой допуск;
  • высокая стойкость к износу;
  • универсальность;
  • устойчивость к деформациям;
  • широкий ассортимент форм и размеров;
  • эластичность;
  • долговечность.

Седловые вкладыши и манжеты для запорной арматуры соответствуют требованиям ГОСТ, могут использоваться в сферах, где РТИ контактируют с пищевыми продуктами.

Как заказать вкладыши для дискового затвора по чертежу из EPDM в Минске?

Наша компания занимается изготовлением уплотнений шиберных задвижек и других уплотнительных материалов на заказ, по чертежу, образцу, спецификациям ГОСТ. Чтобы купить шиберные уплотнения и вкладыши из EPDM (этиленпропиленовый каучук) по выгодной оптовой цене, обратитесь в компанию ПИК ИДЕАЛ. Позвоните по указанным на сайте номерам телефонов или отправьте свою заявку по электронной почте на адрес pic-ideal@yandex.by. Мы являемся непосредственным производителем, поэтому предлагаем прозрачные условия и выгодные цены без посредников. Гарантируем оперативное выполнения заказа, предоставляем скидки от объёма. Бесплатная консультация специалиста. Организуем оперативную доставку заказанной продукции по всей территории Республики Беларусь и России.
